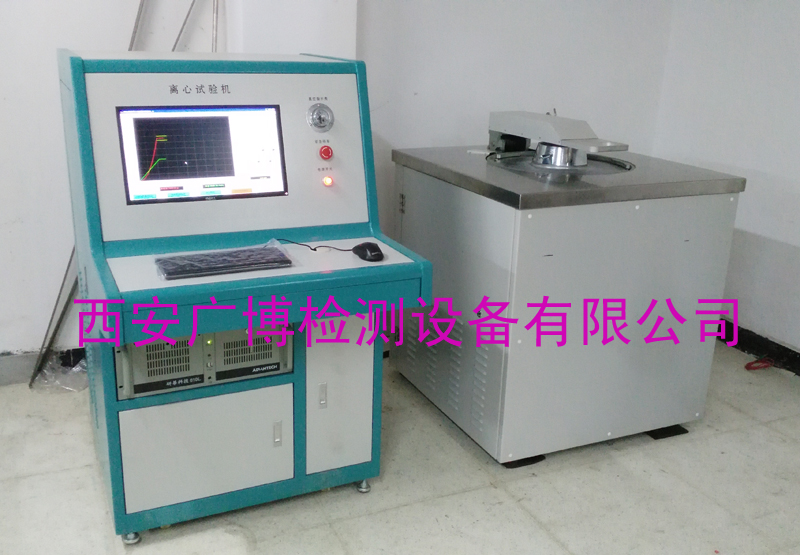

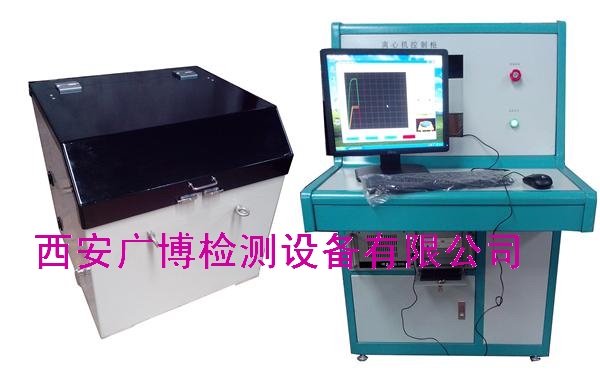

XG-LX系列转盘式稳态加速度试验机

    XG-LX系列转盘式稳态加速度试验机用于确定元器件、设备和其它电工电子产品经受稳态加速度（恒加速度）环境所产生的力（重力除外）的作用下，结构的适应性和性能是否良好，以及评价一些元器件的结构完好性，并且在恒加速度环境下考核试品的电参数。

功能与特点：

1. 先进的控制系统：全自动计算机远端实时控制界面，操作者只需输入简单的数值，即可启动设备，准确的完成加速度试验。
2. 人性化的显示界面：控制界面可实时显示试验曲线、容差及试验时间。
3. 功能强大的多加速度连续试验系统：可根据试品的不同要求实现多阶加速度连续试验。
4. 可靠的保护措施：可实现开路、超限、超速保护。
5. 多种控制方式：在无需自动控制或自动控制失效的状况下，设备仍可采用手动控制方式来完成试验。
6. 方便快捷的结果输出系统：试验结束后，试验报告自动生成，进行打印输出。

1. 全自动计算机远端实时控制界面，操作者只需输入简单的数值，即可启动设备，准确的完成加速度试验；
2. 控制界面可实时显示试验曲线、容差及试验时间；
3. 可根据试品的不同要求实现多阶加速度连续试验；
4. 可实现开路、超限、超速保护；
5. 在无需自动控制或自动控制失效的状况下，设备仍可采用手动控制方式来完成试验。



型号参数

XG-LX3

XG-LX5

XG-LX10

XG-LX20

XG-LX2w

XG-LX-4w

XG-LX-8w

最大载荷（Kg）/ 工位

3×5

5×4

10×2

20×2

0.05×10

0.04×10

0.03×20

加速度（m/s2）

30～2000

30～2000

50～1000

50～1000

100～200000

5000～400000

5000～800000

试品允许高度（mm）

200

200

300

300

-

-

-

安装计算半径（mm）

200

200

750

750

100

80～100

80～100

最高转速（r / min）

1000

400

13500

21500

30000

启动时间（min）

≤3

≤4

≤3

≤3

≤4

≤5

≤5

停机时间（min）

≤3

≤4

≤3

≤3

≤4

≤5

≤5

连续工作时间（min）

60

60

60

60

30

5

5

消耗功率（KVA）

1.5

1.5

 5

 5

 0.9

 6.5

 6.5

外形尺寸（mm）

920×910×1245

1955×470×995

800×800×830

800×800×830

800×800×830

接电装置

15环  500V  5A

12环  500V  5A

-

-

-

台体重量

1000

1700

2300

2500

1000

1500

1500

电源电压

三相380V ，50/60Hz

测量控制系统

工控机控制

使用标准

GJB150   GJB360    GB/T2423    MIL-STD-810F   IEC68-2-7

备注

接电装置、控制精度均可按相关标准或用户要求配置

工作环境

 温度0～40℃，湿度≤80%（不结露）
